Direkt anzeigende Messgeräte für Durchmesser von Innen- oder Außenkegeln oder 45° Fasen

Innenkantentaster IKT: Direktes Messen des größten Durchmessers einer konischen Bohrung bzw. konischen Nut.

• IKT60 für Konus < 60° = Messbereich von 0,5 bis 121 mm, über mehrere Messgeräte
• IKT90 für Konus > 60° und < 90° = Messbereich von 0,5 bis 120 mm, über mehrere Messgeräte
• IKT127 für Konus > 90° und =< 127° = Messbereich von 0,5 bis 120 mm, über mehrere Messgeräte
• Die Nullstellung erfolgt werksseitig oder mit Einstellmeister

DIATEST Lösungen für die Luftfahrtindustrie:

DIATEST bietet perfekte Lösungen für die Luftfahrtindustrie an.
Diese arbeiten äußerst präzise und zuverlässig, beherrschen Industriefunk (DIAWIRELESS) und sind weltweit im Einsatz. Gemessen werden kann je nach Messgerät auf geraden wie abgerundeten Oberflächen.

Einige Beispiele:

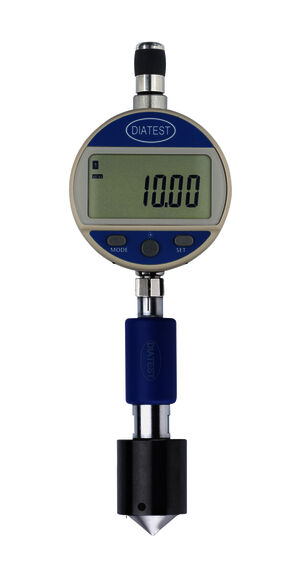

DIATEST IKT105 – Messen des Senkkopf-Durchmessers bei Nietbohrungen! Perfekt für den Einsatz in der Luftfahrtindustrie, mit 100° Winkel!
IKT105 für Konus > 90° und bis < 105°; Messbereich 0,5 – 20 mm; Die Nullstellung erfolgt werksseitig oder mit Einstellmeister

Weitere Mess-Lösungen:

• Senkkopf-Tiefe einer Nietbohrung
• Bündigkeit eines Nietkopfs
• Gratüberlappung der Nietbohrung
• Tiefe einer Nietbohrung (Materialdicke)
• Durchmesser einer Nietbohrung
• Etc.

Außenkantentaster AKT: Direktes Messen des kleinsten Durchmessers eines Außenkegels.

• Messkegel mit 60° = Messbereich von 5 bis 121 mm, über mehrere Messgeräte
• Messkegel mit 90° = Messbereich von 5 bis 120 mm, über mehrere Messgeräte
• Messkegel mit 127° = Messbereich von 5 bis 120 mm, über mehrere Messgeräte
• Die Nullstellung erfolgt werksseitig oder mit Einstellmeister

Kantentaster KT bzw. KT-B: Direktes Messen von 45°-Fasen an rechtwinkligen Werkstücken, runden Werkstücken, Bohrungen und Nuten.

• KT: für gerade Kanten, Außendurchmesser und Nuten ab 16 mm
• KT-B: für Bohrungen ab Ø 28 mm
• Die Nullstellung erfolgt werksseitig (Einstellmeister wird beim Standard beigelegt)

IKT, AKT, KT und KT-B im Standard mit stoßgeschützten mechanischen Spezialmessuhren mit einer Skaleneinteilung von 0,01 mm und Zertifikat.

Alternativ zu den mechanischen Messuhren kann die digitale Spezialmessuhr MDU mit 0,01 mm Skaleneinteilung eingesetzt werden. Mit dieser frei programmierbaren Messuhr kann man über die Eingabe eines Faktors verschiedene Winkel darstellen. Die Mess-Daten können per Echtfunk (DIAWIRELESS) oder Kabel übertragen werden.

Günstige Alternative: einige Innenkantentaster können ohne Stege ausgeführt werden. Weitere Sonderausführungen auf Anfrage.

Messuhren für DIATEST IKT, AKT und KT/-B

Je nach Anforderung können Sie zwischen digitalen und analogen Messuhren wählen.

Digitale Messuhren

Digitale Messuhren von DIATEST sind einfach zu bedienen, können zwischen metrisch und inch umgestellt werden, das Messergebnis ist schnell und sicher ablesbar. Mit den beiden frei programmierbaren Messuhren können Sie über die Eingabe eines Faktors verschiedene Winkel darstellen. Maximale Flexibilität, wenn bspw. verschiedene Senkungsdurchmesser für Schrauben oder Gewindeschutzsenkungen gemessen werden müssen.

DIATEST bietet zwei unterschiedlichen digitale Messuhren an:

MDU-A125:

Hochgenaue digitale Messuhr mit einer Auflösung von bis zu 0,001 mm, besonders geeignet bei engen Toleranzen. Durch die Eingabe eines Faktors ist diese Messuhr äußerst flexibel im Einsatz. Die Mess-Daten können per Echtfunk (DIAWIRELESS) oder Kabel übertragen werden.

MDU-EC125:

DIGITALES zu ANALOGEN Preisen! Eine praktische und wirtschaftliche digitale Messuhr, welche preislich den analogen Spezialmessuhren gleicht. Sie erhalten eine moderne, digitale Messuhr mit einer Auflösung von 0,01 mm. Durch die Eingabe eines Faktors ist diese Messuhr äußerst flexibel im Einsatz. Die MDU-EC125 hat keinen Datenausgang. Ein Prüfprotokoll ist optional erhältlich.

Analoge Messuhren:

IKT, AKT, KT und KT-B im Standard mit stoßgeschützten mechanischen Spezialmessuhren mit einer Skaleneinteilung von 0,01 mm und Zertifikat
