Zubehör

Einbauhalter und Umlenkköpfe

Einbauhalter ermöglichen das sichere Einspannen von bspw. Messuhren. Umlenkköpfe sind erprobte Normelemente für Messvorrichtungen. Ein reichhaltiges Zubehör steht beiden zur Verfügung.



Einbauhalter

Einbauhalter ermöglichen das sichere Einspannen bei kleinstmöglicher Deformation der Spannschäfte Ø 8 von Messuhren, Feinzeigern und elektrischen Messtastern:

  • Einsatz: Messvorrichtungen, Messbaukästen, Werkzeugmaschinen, Prüfautomaten, Sondermessgeräte usw.
  • Mess-Sicherheit: kein ungewolltes Verschieben oder Verdrehen möglich.
  • Kleine Baumaße, sinnvolle Ausführungsvarianten und kostengünstige Montagemöglichkeiten.

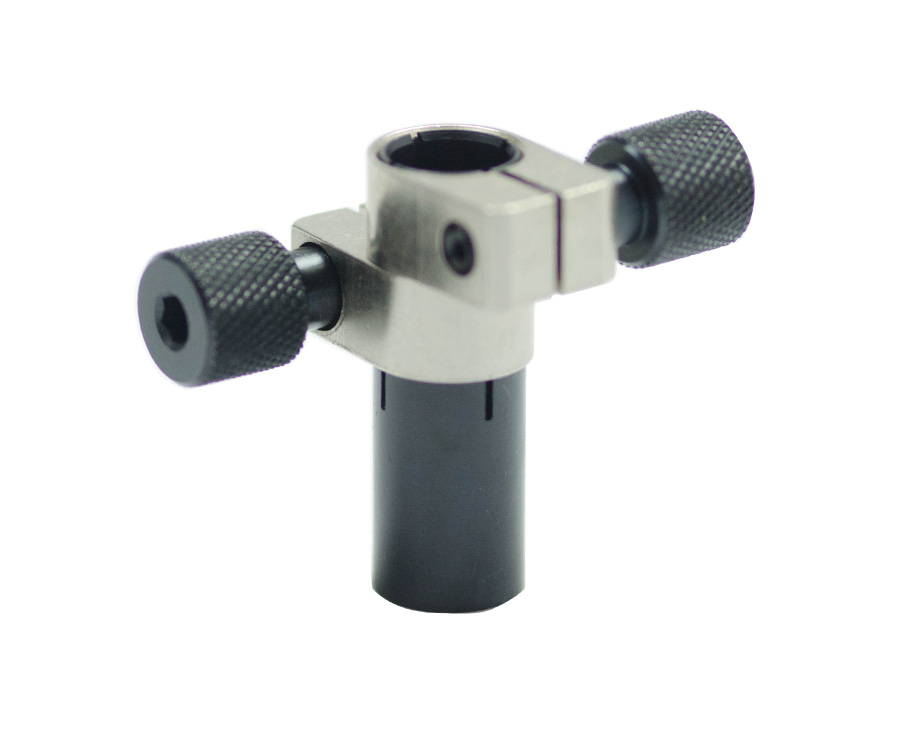

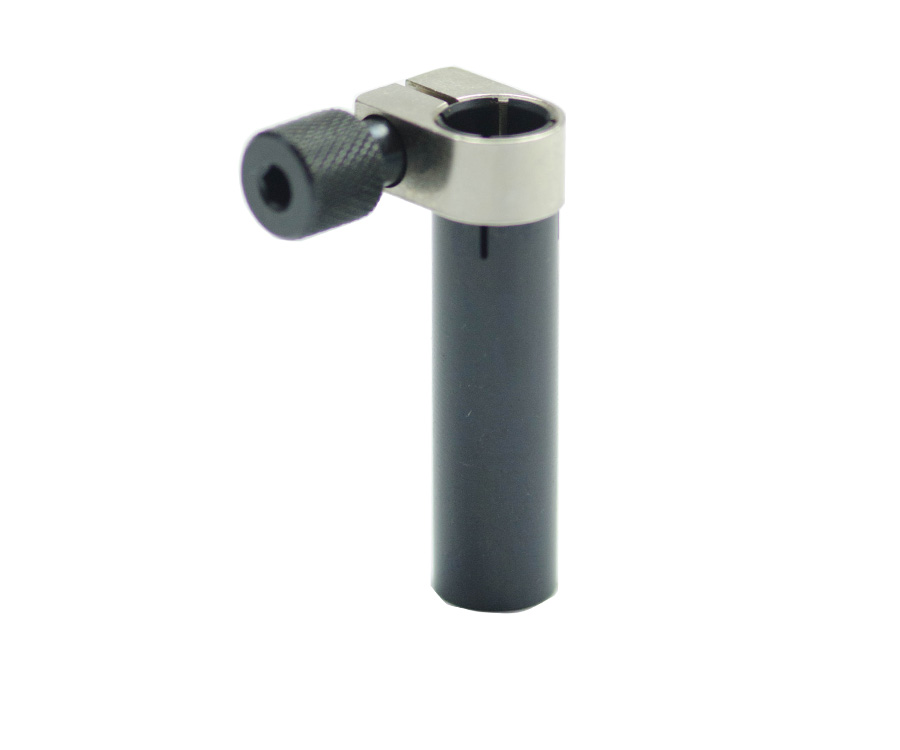

  • Standardausführungen mit Einfach-Tangentialklemmung, Doppel-Tangentialklemmung, Rändelklemmschraube oder Sonderklemmschraube.
  • Sonderausführungen ebenfalls erhältlich.

Typen von Einbauhaltern

  • Einbauhalter zum Einkleben Typ K: geklebt in Bohrung, bspw. Ø 10 H9.

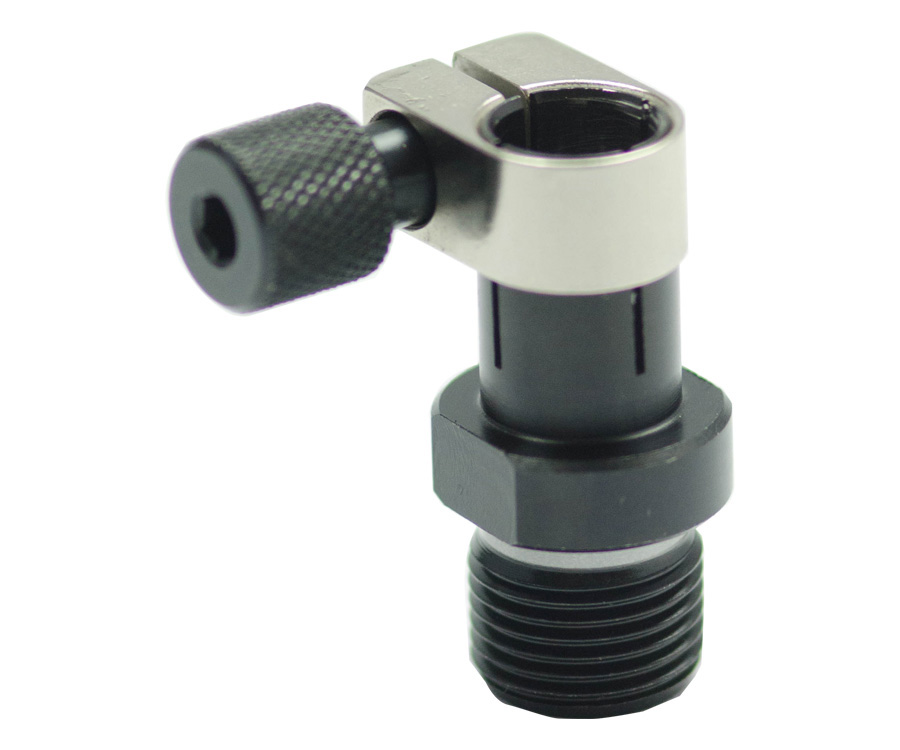

  • Einbauhalter zum Einschrauben Typ GA: geschraubt in Gewinde M12x1, auf Anfrage M12x0,75.

Umlenkköpfe

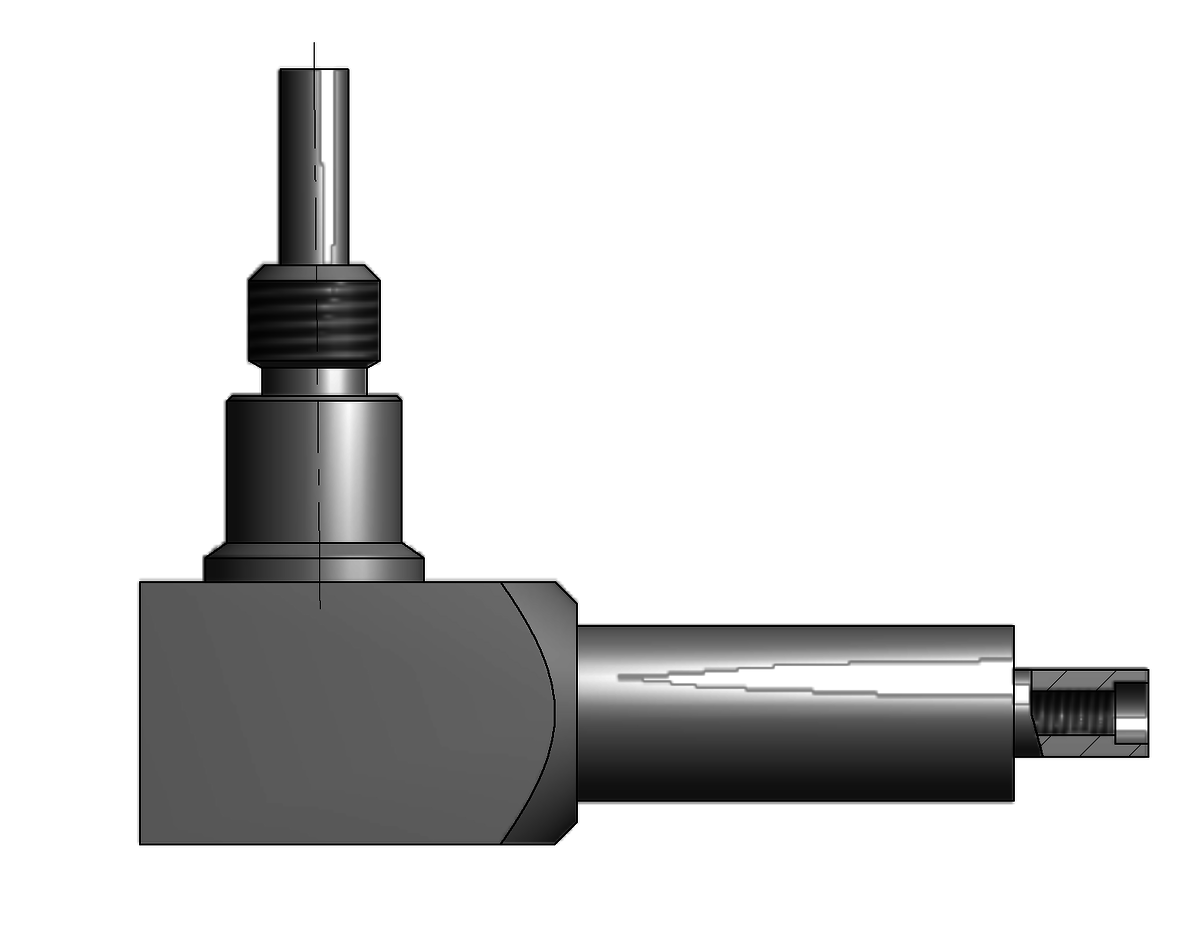

DIATEST Umlenkköpfe (Spannschaft Ø 8) lenken die Hubbewegung um 90° um und besitzen einen Hubbereich von 4,5 mm (0,177“). Ihre kompakte Größe sowie ihr standardisiertes Anschlussmaß macht sie zu nützlichen Zubehör im Vorrichtungsbau und eröffnet ein weites Feld von Anwendungen:

  • In Messvorrichtungen, Werkzeugmaschinen und Messmaschinen
  • Das einheitliche Gewinde von M6x0,75 gewährleistet die Nutzung und den Austausch allen Zubehörs.
  • Spezielle Umlenkköpfe auf Anfrage.
  • Umlenkköpfe sind in einer kurzen und einer langen Version sowie in verschiedenen Baulängen erhältlich.

Zubehör für Einbauhalter und Umlenkköpfe

  • Messuhrhalter,.
  • Tiefenverlängerungen,
  • Drehbare Zwischenstücke
  • Winkelstücke,
  • ZM-Messköpfe zur Umlenkung in beengten Verhältnissen,
  • Messeinsätze mit Gewinde M2,5 oder M6x0,75,
  • Messeinsätze mit Hartmetallkugeln und Gewinde M2,5.
