Tiefen messen

Durchmesser messen und gleichzeitig auslehren – TD-Gauge+

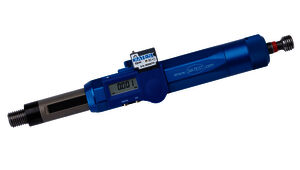

TD-Gauge+ DIGITAL with radio module MDU-OPTO-S
TD-Gauge+ DIGITAL with radio module MDU-OPTO-S

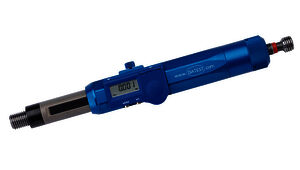

TD-Gauge+ DIGITAL
TD-Gauge+ DIGITAL

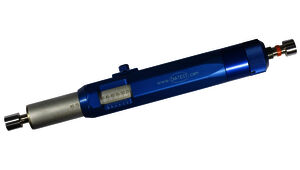

TD-Gauge+ (analogue version)
TD-Gauge+ (analogue version)
TD-Gauge Motorized
TD-Gauge Motorized
  • Offenes System: DIN-Lehren aller Hersteller können verwendet werden (DIN Konus 1:50)
  • Gewindelehrdorne: M2,5 bis M18 (DIN 2282 und DIN 2284)
  • Glattlehrdorne: Ø 2,0 bis 18,0 mm (DIN 2248 und DIN 2249)
  • Sichtfenster bleibt beim Einschrauben des Lehrdorns immer sichtbar
  • Universal-Einstellmeister und Zubehör wie Tiefenanschläge, Schmutznut oder Verlängerungen lieferbar
  • Sonderlösungen auf Anfrage
  • Verschiedene Prüfprotokolle erhältlich

TD-Gauge+ DIGITAL

  • Auflösung umschaltbar zwischen 0,01 mm und 0,001 mm
  • Einbinden in DIAWIRELESS Echtfunk-Netzwerke (Opto-RS232 Schnittstelle)
  • Prozessintegration mit automatischer Messzelle von DIATEST (TD-Gauge+ AUTOMATED) [Link zur entsprechenden Seite Messzelle]
  • Umstellbar mm / Inch
  • Preset-Funktion

TD-Gauge+ ANALOG

  • Ablesegenauigkeit: 0,05 mm
  • Vor- und Nachkommastellen im Sichtfenster gemeinsam ablesbar (Nonius)

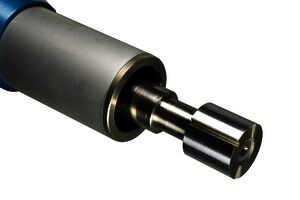

Glattlehrdorn (Gut-Seite)
Glattlehrdorn (Gut-Seite)

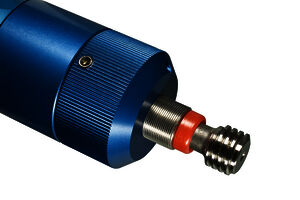

Gewinde (Ausschuss-Seite)
Gewinde (Ausschuss-Seite)

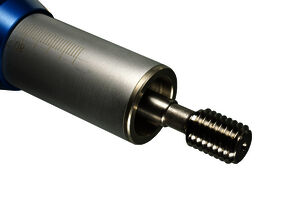

Gewinde (Gut-Seite)
Gewinde (Gut-Seite)

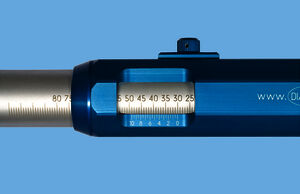

Sichtfenster TD-Gauge+ mit Nonius
Sichtfenster TD-Gauge+ mit Nonius

Downloads

TD-Gauge+ Datenblatt
TD-Gauge+ digital Datenblatt
TD-Gauge+ digital Datenblatt
