Misure di diametri e lunghezze

Calibri per coni e smussi

Strumenti per la misura del diametro di coni interni ed esterni e di smussi a 45°

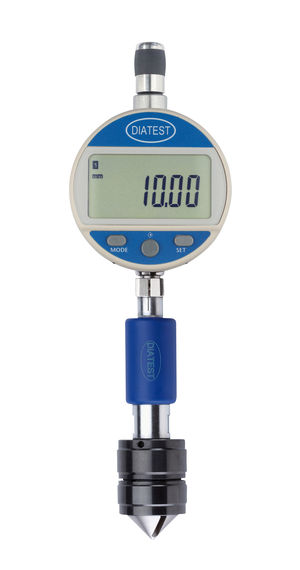

Gli IKT misurano il diametro massimo di fori conici

  • IKT60 per coni < 60° = Campo di misura da 0.5 a 121 mm (con più strumenti)
  • IKT90 per coni > 60° e < 90°= Campo di misura da 0.5 a 120 mm (con più strumenti)
  • IKT127 per coni > 90° e  =< 127° = Campo di misura da 0.5 a 121 mm (con più strumenti)
  • I calibri vengono azzerati in fabbrica per mezzo di un master di azzeramentoMaster e dispositivi di azzeramento.

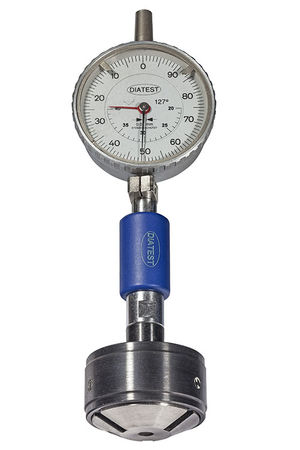

Gli AKT misurano il diametro minimo di un cono esterno

  • AKT60 per coni < 60° = Campo di misura da 5 a 121 mm (con più strumenti)
  • AKT90 per coni > 60° e < 90°= Campo di misura da 5 a 120 mm (con più strumenti)
  • AKT127 per coni > 90° e <127° = Campo di misura da 5 a 120 mm (con più strumenti)
  • I calibri vengono azzerati in fabbrica per mezzo di un master di azzeramento

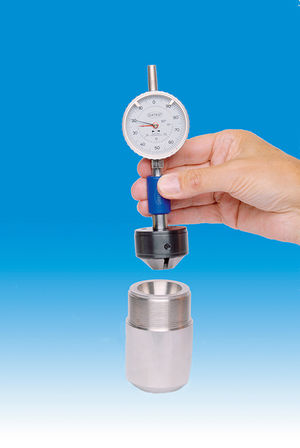

I calibri KT e KT-B effettuano la misura diretta di smussi a 45° su pezzi rettangolari e cilindrici, in fori o scanalature

  • KT: per smussi, raggiature esterne e scanalature maggiori di 16mm
  • KT-B: per fori a partire da Ø28 mm
  • I calibri vengono azzerati in fabbrica (master di azzeramento inclusi nelle confezioni)

Tutti i calibri possono essere forniti anche con un comparatore digitale MUM (Lettura 0,01mm/.0005“).  E' possibile fornire calibri per la misura di angoli diversi da quelli standard. Tutte le misure possono essere registrate ed iviate ad un PC via cavo o in modalità wireless (DIAWIRELESS)

Versioni economiche: alcuni modelli di IKT possono essere forniti senza i fermi di battuta interni (IKT-OS). Versioni speciali su richiesta
