Mesure de diamètres et de longueurs

DIA-COME

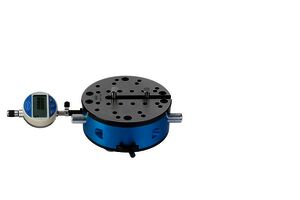

Table de mesure 2 points C2
Table de mesure 2 points C2

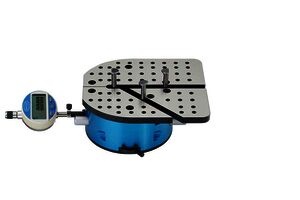

Table de mesure 3 points C3-AL
Table de mesure 3 points C3-AL

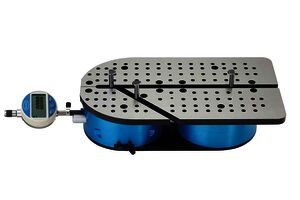

Table de mesure 3 points C3-JS
Table de mesure 3 points C3-JS

Tables de mesure flexibles et robustes pour le contrôle de diamètres intérieurs et extérieurs.

Les tables de mesure DIA-COME sont proposées en différentes tailles, modèles et capacités de mesure. Elles sont souvent utilisées près des machines de production, par exemple pour contrôler des pièces en cours de fabrication.

Les tables de mesure DIA-COME C2 sont livrables en 3 tailles. Elles sont équipées d’une touche fixe et d’une touche mobile. La touche de mesure mobile a une course de 20 mm. Les tables C2 couvrent différentes plages de mesure :

  • Ø intérieurs  30 – 275 mm
  • Ø extérieurs 0 – 245 mm
  • Denture intérieure Mi= 70 – 275 mm
  • Denture extérieure Ma= 0 – 245 mm





Les tables de mesure DIA-COME C3 sont livraible en 4 tailles. Elles ont deux touches fixes et une touche mobile. La course de mesure de la touche mobile est de 20 mm. Les tables  C3 couvrent différentes capacités de mesure :

  • Ø intérieurs 35 – 450 mm
  • Ø extérieurs 0 – 420 mm

La force de mesure est réglable à tout moment, ceci afin de ne pas déformer ou marquer la pièce à mesurer. La précision de mesure est de ± 2 µm.

Des kits d’accessoires supplémentaires permettent de réaliser les mesures les plus courantes, par exemple mesure de petits diamètres intérieurs à partir de 11.5 mm. Touches plates pour fond borgnes, touches à billes ou touches pour mesure de gorges.Différents types de mesure (par exemple gorges intérieures et extérieures, concentricit é ou conicité) peuvent êtres réalisées grace à une large gamme d’accessoires. Des touches de mesure spéciales peuvent être réalisées sur demande.Différents moyens d’affichage peuvent être utilisés.

Comparateurs mécaniques ou digitaux, capteurs unductiffs ou incrémentaux, PC, DIATRON. Les valeurs mesurées peuvent être transférées par radiotransmission (DIAWIRELESS) vers un PC ou un DIATRON.

Des étalons de réglage sont utilisés pour l’étalonnage et la mise à zéro.

DIA-COME pour Mesure de Denture, voir Mesure de Denture.

Table de mesure C2 avec un exemple de contrôle de denture extérieure
Table de mesure C2 avec un exemple de contrôle de denture extérieure

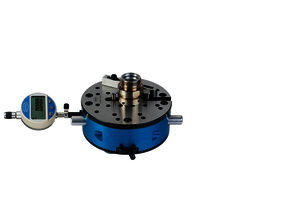

Table de mesure C2 avec un exemple de contrôle de diamètre extérieure
Table de mesure C2 avec un exemple de contrôle de diamètre extérieure
DIAWIRELESS – Radio-transmission en temps réel
DIAWIRELESS – Radio-transmission en temps réel
