Mesure de diamètres et de longueurs

Tête de Mesure

Tête de Mesure Standard
Tête de Mesure Standard

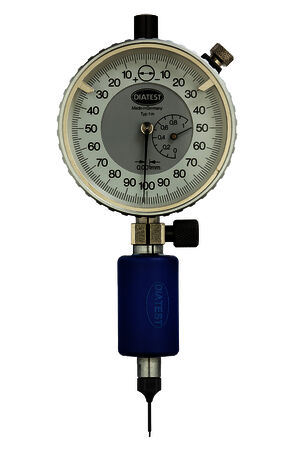

Tête de Mesure T-0,50 capacité de mesure de Ø 0.47 à Ø 0.53 mm
Tête de Mesure T-0,50 capacité de mesure de Ø 0.47 à Ø 0.53 mm

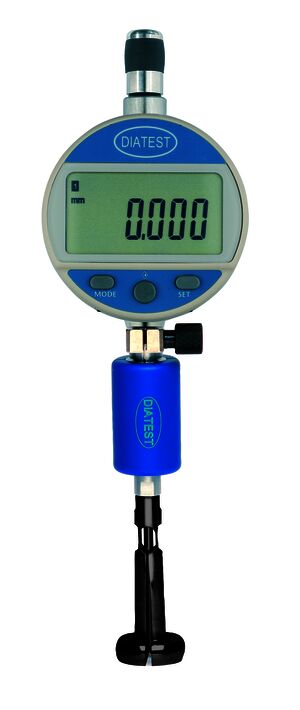

Tête de Mesure 3 Points
Tête de Mesure 3 Points

La tête de mesure  est un système universel, flexible et économique pour les mesures intérieures.

La conception modulaire, combinée avec de nombreux accessoires, permet la mesure de la plupart des alésages courants, unitaire ou en série, sur machine de production, poste de contrôle en production, en service reception, etc..

Domaine d’application:

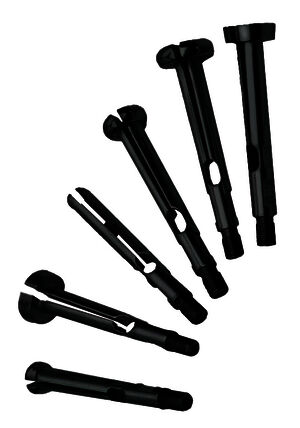

  • Têtes standard, chromées dur: Ø 0,47 – 41,1 mm
  • Têtes standard, insert carbure: Ø 1,5 – 41,1 mm
  • Têtes standard, insert céramique: Ø 3,7 – 41,1 mm
  • Têtes fond borgne, chromées dur: Ø 1,5 – 41,1 mm
  • T-3P: Têtes 3 points: Ø 4,75 – 150,6 mm
  • T-T: Têtes pour mesure alésages profonds: Ø 2,05 – 9,8 mm
  • T-PA: Têtes pour mesure distance parallèlle: Ø 4,7 – 41,1 mm
  • Sur demande: Ø >41,1 mm, formes spéciales, mesure Ø extérieur, gorges, etc…
  • Mise à zéro sur étalon de réglage, par exemple bague lisse étalon au standard DIATEST ou suivant norme DIN 2250-CEtalons de réglage / Dispositifs d’étalonnage

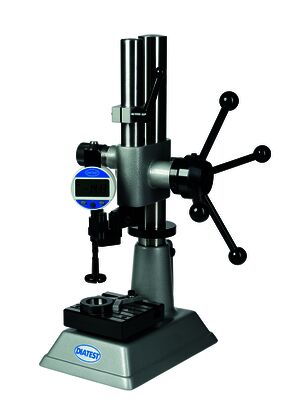

Répétabilité (têtes de mesure standard): Utilisation manuelle: environ 1 µm, Utilisation sur statif de mesure: < 0,5µm

En plus de la mesure du diamètre de l’alésage, les têtes de mesure permettent de dédecter des défauts de forme tels que: ovalisation, concentricité, tonneau, etc.

Un grand choix d’accessoires vient complèter la gamme des têtes de mesures.Les têtes de mesure sont également livrables en coffrets, par exemple: jeu M-2 pour une étendue de mesure de Ø3,7 à 9,8 mm. Moyens d’affichage utilisables avec les têtes de mesure: comparateurs mécaniques avec resolution 0,01 ou 0,001 mm ou comparateur digital Min-Max  MDU-M125 qui peut tranférer les valeurs via transmission sans fil.

Formes spéciales sur demande.
