Misure di diametri e lunghezze

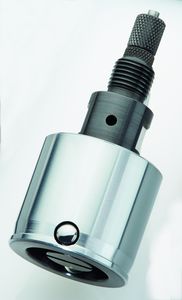

BMD tamponi di misura Diatest

Facili da utilizzare, i tamponi Diatest si autocentrano nel foro  e ne misurano il diametro con altissima precisione e grandissima accuratezza.

Sono indicati per il controllo nelle produzioni di serie di fori da Ø2 (con i T-BMD) al Ø270mm.

Con i BMD è possibile:

  • effettuare misure statiche e dinamiche
  • rilevare errori dimensionali e di forma
  • effettuare le misure direttamente in macchina
  • misurare in sistemi automatici e dispositivi speciali di misura

Grazie alle diverse tipologie, standard e speciali, ed alla vasta gamma di accessori, è possibile misurare, con una altissima precisione, praticamente tutti i tipi di fori. Sono disponibili:

  • tamponi per fori standard e passanti dal diametro 2 al diametro 270mm,
  • per fori ciechi da 2 a 150mm,

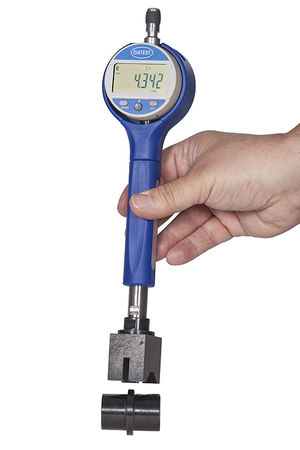

  • per diametri esterni da 20 a 100mm,

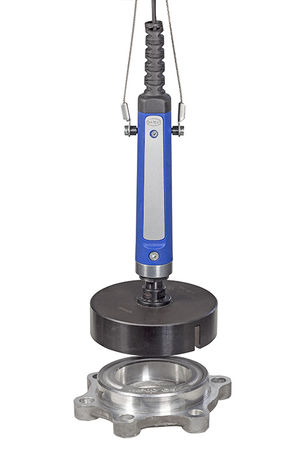

  • tamponi multiquota per la misura contemporanea di più diametri a partire da 21mm,
  • tamponi per la misura della quota tra le sfere di  ingranaggi, a partire dal un diametro del cilindro di 10mm
  • tamponi a 3 contatti dal Ø8 al Ø100,
  • tamponi per fori molto piccoli (Ø2-Ø3mm)
  • tamponi per la misura di piani paralleli da 1 (T-BMD-PA)a 30mm
  • tamponi speciali, come per esempio i tamponi per il controllo di fori conici
  • Estensioni o limitazioni del campo di misura, regolazione della forza di misura, utilizzo dell'aria per la pulizia del foro, ecc…..

Ripetibilità:

  • a 2 contatti =< 1 µm
  • a 3 contatti =< 2 µm

I contatti di misura possono essere forniti in materiale diversi:

  • metallo duro,
  • cromati,
  • ceramica,
  • rubino,
  • plastica,
  • diamante.

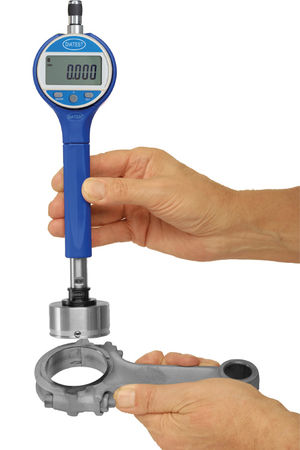

La scelta va effettuata a seconda del materiale del pezzo da controllare. La visualizzazione della misura può essere effettuata con comparatori analogici, digitali o con colonnine di misura (Diatron 2200). Il tampone multiquota DIATRON MULTIFIRE può essere  integrato nel sistema DIAWIRELESS.

Dispositivi di misura, come per esempio il DIATRON6060-µNetwork, permettono anche di effettuare una valutazione statistica dei dati di misura raccolti (SPC) e possono essere integrati  nella rete aziendale o collegati a PLC.

L'azzeramento viene effettuato per mezzo di master, come, per esempio, gli anelli di riscontro a norma DIN 2250 C.

I tamponi possono essere revisionati o riparati in breve tempo e con costi contenuti ; nella maggior parte dei casi non è necessario comprarne uno nuovo. I BMD possono essere quindi utilizzati per diversi anni.

La vasta gamma, la facilità di utilizzo, l'altissima precisione e la robustezza  dei nostri tamponi di misura, sono garanzia di efficienza e risparmio. Soluzioni speciali su richiesta.
