Medición de diámetro y profundidad

Cabezal expansive

Los cabezales expansivos son flexibles y universales para la medición de agujeros internos con comparador

El diseño modular con accesorios extensibles permite el control de la mayoría de agujeros. Ello permite el uso para control de series e individual, así como, preferentemente en planta, directamente en la máquina de producción.

Rango de aplicación:

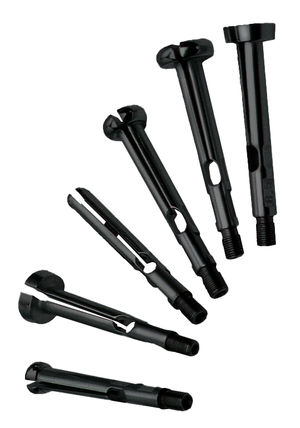

  • Sondas Standard, recubierto en cromo duro:  Ø 0.47 – 41.1mm
  • Sondas Standard, con insertos de carburo: Ø 1.5 – 41.1 mm
  • Sondas Standard, con insertos de cerámica: Ø 3.7 – 41.1 mm
  • Sondas para agujero ciego, recubierto en cromo duro: Ø 1.5 – 41.1 mm
  • T-3P: 3 – Puntos palpado: Ø 4.75 – 150.6 mm
  • T-T: sondas para medir profundidad agujeros: Ø 2.05 – 9.8 mm
  • T-PA: sondas para medir paralelismo: Ø 4.7 – 41.1 mm
  • Formas especiales bajo pedido, medición respectivamente de diámetro exterior, rebajes, etc
  • Ajuste del Cero con patrón, p.e. conforme los estándares de DIATEST o DIN 2250-C

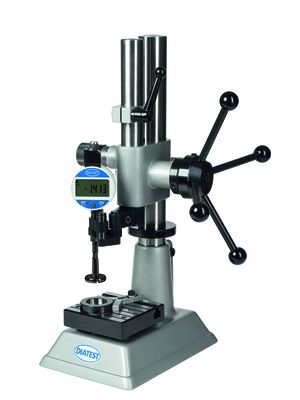

Repetibilidad (cabezal expansivo estándar): calibre manual aprox. 1 μm, calibre en soporte < 0.5 μm

Además de la medición de agujeros, las cabezas expansivas DIATEST  pueden detector defectos de forma como ovalación, concentricidad, etc.

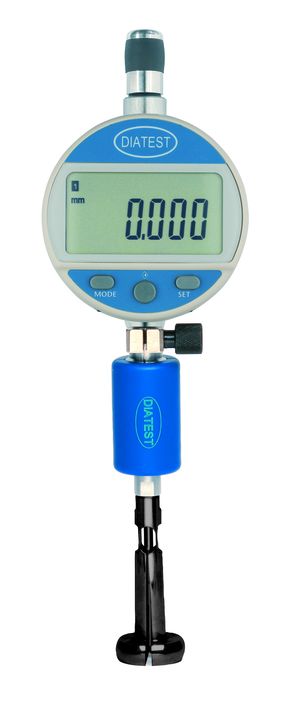

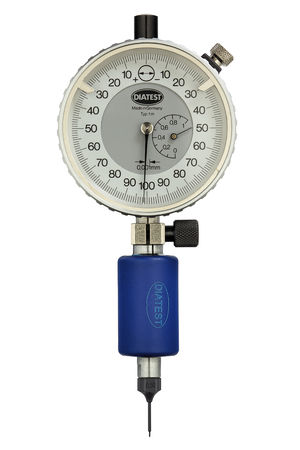

Un gran surtido de accesorios completa el rango de los cabezales expansivos. Se pueden comprar juegos de cabezales en caja de madera, p.e. con un rango de medición de 3.7 a 9.8 mm. Se pueden usar comparadores mecánicos con resolución de 0,01 y 0,001, o comparador digital min-max que pueden transferir los valores medidos vía DIAWIRELESS.

Formas y soluciones especiales bajo pedido.
